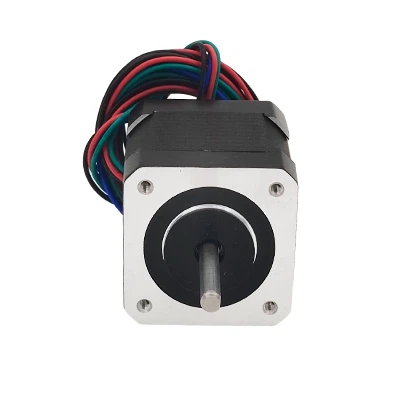

NEMA 17 Bipolè 1.8deg 0.45Nm 2A 2.6V 42x42x39mm 4Wire Stepper Motor
video
NEMA 17 Bipolè 1.8deg 0.45Nm 2A 2.6V 42x42x39mm 4Wire Stepper Motor

NEMA 17 Bipolè 1.8deg 0.45Nm 2A 2.6V 42x42x39mm 4Wire Stepper Motor

Nimewo Pati Manifakti: 42H039H-2004-049
Gwosè ankadreman: 42x42mm
Kalite motè: Bipolè Stepper
Kenbe koupl: 4.5 kgf.cm
Kouran nominal/faz: 2.0 A
Rated Voltage: 2.6 V
Konektè: M20
Aplikasyon komen: 3D Printer, CNC machin, machin twal, elatriye

Voye rechèch
42H039H-2004-049-FÈY DONNÈ
  • Livrezon rapid
  • Kalite asirans
  • Customization AvailablePersonnalisation disponib
Pwodwi Entwodiksyon

Spesifikasyon jeneral

Etap Angle Presizyon

±5%

Rezistans Presizyon

±10%

Presizyon Inductance

±20%

Ogmantasyon Tanperati

80K Max.

Tanperati anbyen

-20 degre ~+50 degre

Rezistans izolasyon

100M% ce�Min.@ 500VDC

Dyelèktrik fòs

Yon minit @ 500VAC∙5mA Max.

Arbr Radial Jwe

0.06Max.@450g

Arbr Axial Jwe

0.08Max.@450g



Spesifikasyon elektrik

Nimewo Modèl 42H039H-2004-049
Kalite motè Bipolè
Etap Angle 1.8 degre ± 5%
Kantite Faz 2
Kenbe koupl 4.5 kgf.cm
Rated aktyèl/faz 2.0 A (valè pik)
Rated Voltage 2.6 V
Rezistans faz 1.3 Ω±10% (20 degre)
Faz Inductance 2.6 mH±20% (1kHz 1V RMS)
Inèsi rotor 54 g.cm% c2�



Spesifikasyon Fizik

Gwosè ankadreman 42x42 mm
Longè kò 39 mm
Dyamèt arbr Φ5 mm
Longè arbr devan 23 mm
D-koupe Longè Arbr 21 mm
Kantite Plon 4
Longè plon 1000 mm
Kalib fil AWG24
Pwa {{0}.28 kg



Koneksyon

A

B

C

D

Nwa

Wouj

Vèt

Ble



FAQ

K: Èske motè stepper Nema 17 mande pou refwadisman oswa koule chalè?

A: Nan pifò ka yo, Nema 17 motè stepper pa mande pou refwadisman adisyonèl oswa koule chalè. Sepandan, mezi sa yo ka vin esansyèl nan sitiyasyon kote motè a opere kontinyèlman nan oswa tou pre pwodiksyon maksimòm aktyèl li yo sou dire pwolonje. Li rekòmande pou konsidere kondisyon espesifik aplikasyon yo ak karakteristik tèmik motè a lè w ap fè detèminasyon sa a.



K: Ki jan ou kalkile vitès yon motè stepper Nema 17?

A: Pou kalkile vitès yon motè stepper Nema 17, ou bezwen konsidere ang etap la ak vitès batman (frekans etap) chofè a bay. Ang nan etap pou pifò motè Nema 17 se tipikman 1.8 degre pou chak etap, sa ki lakòz 200 etap pou chak revolisyon. Lè w miltipliye ang etap la pa frekans etap la nan etap pa segonn, ou ka detèmine vitès wotasyon motè a an revolisyon pa segonn (RPS) oswa RPM (revolisyon pou chak minit).



K: Ki ranje tanperati maksimòm pou motè stepper Nema 17?

A: Ranje tanperati fonksyònman an ka varye pami diferan motè Nema 17, men yo anjeneral opere nan yon seri de -20 degre a 50 degre (-4 degre F a 122 degre F).



K: Èske yo ka itilize motè stepper Nema 17 pou aplikasyon pou gwo vitès?

A: Nema 17 motè stepper yo apwopriye pou aplikasyon pou vitès modere men yo ka pa ideyal pou aplikasyon pou gwo vitès. Inèsi pi ba rotor yo ak koupl konpare ak pi gwo motè yo ka limite kapasite yo pou kenbe gwo vitès. Nan ka sa yo, pi gwo gwosè Nema ak pi gwo evalyasyon koupl yo souvan pi pito pou egzijans gwo vitès.
